Heavy Duty Pan-Tilt Unit sa Mga Application ng Sasakyan ng Military

Ang mga modernong operasyon ng militar ay humihiling ng kadaliang kumilos, katumpakan, at kamalayan sa real-time na sitwasyon. Mula sa taktikal na pagsisiyasat hanggang sa proteksyon ng hangganan, ang kakayahang maiposisyon ang mga sensor at camera nang tiyak sa ilalim ng malupit na kapaligiran ay tumutukoy sa tagumpay sa misyon. Sa core ng mga naturang sistema ay namamalagi ang mabibigat na tungkulin ng pan-tilt yunit - isang masungit, high-load positioning platform na nagbibigay-daan sa mga sensor na paikutin, ikiling, at i-lock sa mga target na may kawastuhan.

Sa ZIWIN Technology, amingMabigat na pan tilaAng mga yunit ay ininhinyero para sa matinding pagiging maaasahan, sumusuporta sa mga kargamento hanggang sa 120 kg na may tuluy-tuloy na 360 ° pag-ikot, tumpak na kontrol ng anggulo, at mapapasadyang mga interface. Ang mga yunit ng pan at tilt na ito ay idinisenyo upang isama nang walang seam sa mga optical, infrared, at radar payload sa mga sasakyang militar, mga mast, at mga platform ng pagtatanggol.

1. Ang Papel ng isang Pan-Tilt Unit sa Mga Sistema ng Military

Isang yunit ng pan-tilt (PTU), na kilala rin bilang isang pan at tilt unit o pan-tilt head, ay isang mekanismo ng pagpoposisyon ng mechatronic na nagbibigay ng dalawang degree ng kalayaan - pahalang (pan) at patayo (tilt). Sa mga aplikasyon ng pagtatanggol, ang PTU ay gumaganap bilang mekanikal na pundasyon para sa mga multi-sensor pods, mga aparato sa paglalayong sandata, at mga electro-optical system.

Sa pamamagitan ng pagkontrol sa posisyon ng pan tilt na may mataas na kawastuhan at feedback, Ang mga operator ay maaaring mabilis na makahanay ng mga sensor sa paglipat ng mga target o preset coordinate. Ang pagpapaandar na ito ay mahalaga sa real-time na pagsubaybay, pagsubaybay, at mga misyon ng pagsisiyasat kung saan ang parehong bilis at katumpakan ay kritikal.

2. Bakit Mahalaga ang Mabibigat na Pan-Tilt na Yunit para sa mga Sakyan ng Military

Ang mga sasakyang militar ay nahaharap sa mga hamon na lampas sa mga platform ng sibilyan o pang-industriya - dapat nilang tiisin ang alikabok, pagkabigla, panginginig, at matinding temperatura. Ang isang mabibigat na tungkulin ng pan na yunit ay dapat hindi lamang suportahan ang malalaking kargamento ngunit manatili ring matatag sa paggalaw ng mabilis na sasakyan o mga puwersang recoil.

Pangunahing mga Bentaha:

• Kapasidad ng High Payload - Sinusuportahan ang mabibigat na mga payload ng multi-sensor kabilang ang dalawahang channel na EO / IR camera, radar, o laser rangefinder.

• Precision at Feedback - Ang Closed-loop servo control ay tinitiyak ang pagpoposisyon ng kawastuhan sa loob ng ± 0.01 °.

• Patuloy na 360 ° Rotation - Nagbibigay ng pag-scan ng lahat ng direksyon nang walang mga limitasyon sa mekanikal.

• Ang malawak na Paghiwalay - Ang saklaw ng Karaniwan na ± 70 ° ay sumusuporta sa pagmamasid sa mababang anggulo ng lupa at nakataas na pagsubaybay sa kalangitan.

• Katatagan sa Harsh Environment - pag-sealing ng IP66 / IP67 at awtomatikong pag-lock ng preno.

• Custom Integration - RS-485/422, Pelco-D / P control protocol, at pinagsamang slip-rings para sa kakayahang umangkop na pagsasama.

3. Mga Pangunahing Teknikal na Tampok ng ZIWIN Heavy Pan Tilt Unite

4. Application Scenario sa Sektor ng Depensan

A. Ang mga Sasakyan sa pag-reconnaissance at Surveillance - Nagbibigay ng 24/7 panoramic na pagmamasid gamit ang nakikita, infrared, at laser sensor.
B. Border Patrol at Proteksyon ng Convoy - Sinusuportahan ang mabilis na tugon at pagtuklas ng malawak na lugar.
C. Mga Anti-Drone at Air Defense Platforms - Pinapayagan ang mga sensor ng EO / IR na maharang at subaybayan ang mga drone.
D. Mga Sasakyan sa Command at Komunikasyon - Matatag na oryentasyon para sa tuluy-tuloy na komunikasyon.
E. Ang Mobile Fire Control o Weapon Stations - Nagbibigay ng eksaktong pan na posisyon ng pagkiling ng pan para sa pagpunta at pagwawasto.

5. Halimbawa ng Pag-deploy ng patlang (Non-Disclosed Project)

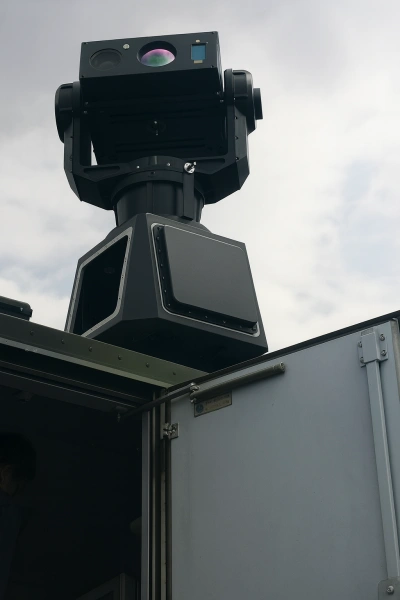

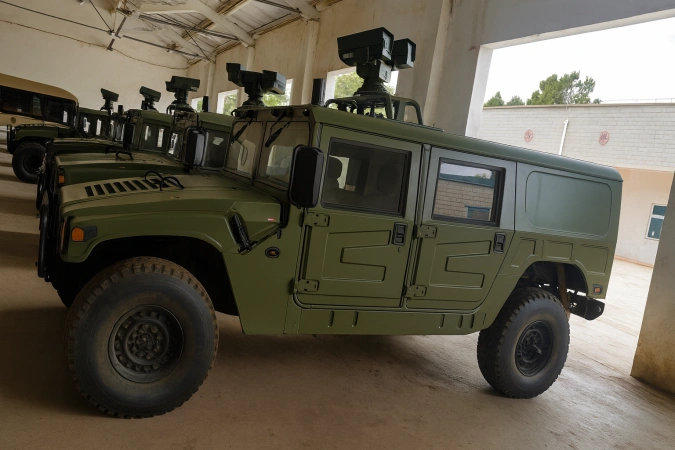

Sa isang kamakailang proyekto ng sasakyan sa pagtatanggol, Ang mabibigat na tungkulin ng pan-tilt na ulo ng ZIWIN ay isinama sa mga armored reconnaissance na sasakyan. Ang system ay nagdala ng isang dual-sensor EO / IR camera module na may laser rangefinder, pagpapagana ng araw-gabing reconnaissance at target na pagsubaybay sa distansya na higit sa 10 km.

Ang PTU ay nagbigay ng matatag na 360 ° pan pag-ikot at tumpak na ± 0.1 ° na pag-ilid na kontrol, kahit na sa paggalaw at panginginig ng sasakyan. Tinatak nitong pabahay ng aluminyo na napanatili ang init ng disyerto, buhangin, at malakas na ulan, tinitiyak ang tuloy-tuloy na operasyon sa panahon ng pag-deploy ng patlang.

6. Mga bentahe ng Pagpili ng ZIWIN Mabigat na Pan-Tilt

• Maliwanag na Pagkamatiwalan

• Pagpapabagay sa Pagpasok

• Precision Servo Drive

• Malawak na Pagsasaman

• Pangglobong Suportan

7. Konklusiyon

Ang isang mabibigat na tungkulin na pan-tilt yunit ay higit pa sa isang mekanikal na mount - ito ay isang misyon-kritikal na sistema na nagbibigay-daan sa mga sensor gumanap na may katumpakan at pagiging maaasahan sa ilalim ng pinakamahirap na kondisyon ng battlefield. Sa mga taon ng kadalubhasaan sa engineering at kakayahan sa pagmamanupaktura, Naghahatid ang ZIWIN Technology ng mga solusyon sa pan-tilt na pinagsasama ang pagiging matatag ng mekanikal, katumpakan ng servo, at pagtitiis sa kapaligiran - na matugunan ang pinakamataas na pamantayan para sa mga modernong aplikasyon ng pagtatanggol.
