Kung Paano Pumili ng isang Pan Tilt Platform para sa Direksyonal na Antennas sa Counter-Drone Systems

Pakilalan

Tulad ng mga walang tao na sasakyang panghimpapawid (UAV) ay nagiging mas abot-kayang at mas madaling mapatakbo, Ang hindi awtorisadong aktibidad ng drone ay lumawak mula sa paminsan-minsang mga insidente sa istorbo hanggang sa isang paulit-ulit na pag-aalala sa seguridad at kaligtasan. Mga paliparan, pantalan, mga site ng langis at gas, planta ng kuryente, pasilidad ng gobyerno, at ang mga pang-industriya na campus ay lalong nangangailangan ng maagang pagtuklas at kamalayan sa sitwasyon para sa mga drone na mababang altitude, madalas lampas sa praktikal na saklaw ng pulos visual na pagsubaybay.

Para sa maraming mga programa, pagsubaybay sa dalas ng radyo (RF) at paghahanap ng direksyon (DF) ang mga diskarte ay isang praktikal na pundasyon para sa kamalayan sa airspace. Sa halip na umasa lamang sa mga line-of-witht camera, Ang mga sistema ng pagsubaybay sa RF ay maaaring makita at makilala ang mga signal na nauugnay sa drone, pagtatantya, at tulungan ang mga operator na maunawaan kung saan malamang na matatagpuan ang isang drone at kung paano ito kinokontrol.

Ang mga direksyonal na antena ay sentro sa pagsubaybay sa RF at mga arkitektura ng DF. Gayunpaman, ang isang direksyon na antena ay naghahatid lamang ng teoretikal na nakuha at angular na resolusyon kapag ito ay tumpak na itinuro at gaganapin matatag sa paglipas ng panahon. Iyon ang dahilan kung bakit ang mekanikal na layer - partikular na ang platform ng pagkiling ng pan na nagpoposisyon ng antena sa azimuth at taas-maap ay maaaring maging isang mapagpasyang kadaha sa pagganap ng totoong mundo.

Ang gabay na nakatuon sa mamimili na ito ay nagpapaliwanag kung paano pumili ng isang pan na pagkiling ng platform para sa mga direksyong antena sa mga counter-drone system. Ang diin ay sa mga katotohanan sa engineering: kabuuang naka-install na karga, kawastuhan at pag-ulit, paglaban sa pag-load ng hangin, Ang tibay sa labas, pagsasama sa control software, at pagpapanatili ng lifecycle.

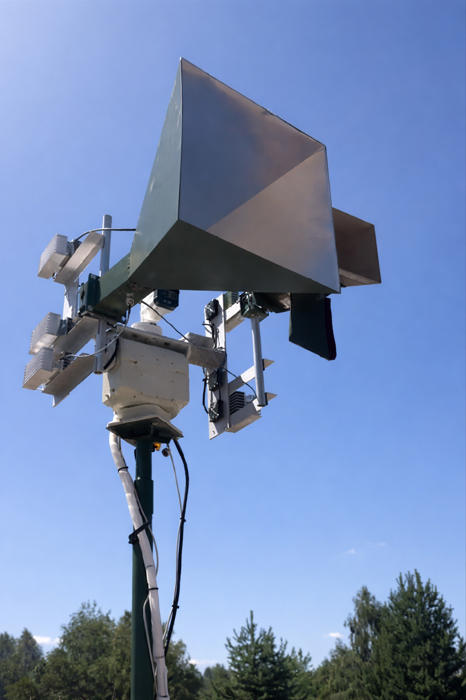

Bakit ang Pan Tilt Platform ay Mahalaga sa Counter-Drone RF Monitory

Ang mga direksyonal na antena ay nagbibigay ng mataas na pakinabang at isang medyo makitid na beamwidth upang mapabuti ang pagiging sensitibo at pagtatantya. Sa pagsasagawa, ang kanilang pagganap ay nakasalalay sa tumpak na oryentasyong mekanikal. Ang mga maliliit na error o drift ay maaaring mabawasan ang pagpili ng direksyon, ipakilala ang kawalan ng katiyakan sa direksyon ng paghahanap, at sanhi ng mga puwang sa saklaw sa panahon ng pag-scan.

Ang pagsubaybay sa counter-drone RF ay madalas na tuloy-tuloy at walang pangangalaga. Ang mga platform ay maaaring mai-mount sa mga poste, tower, rooftops, o mga istraktura sa baybayin kung saan ang hangin, panginginig, halumigmig, at ang pagbibisikleta sa temperatura ay hindi maiiwasan. Kung ang posisyon ng platform ay bumubuo ng backlash, dumulas sa ilalim ng pagkarga, o dahan-dahang naaanod kapag humahawak ng isang nakapirming anggulo, ang system ay maaari pa ring lumitaw na pagganap-ngunit ang kumpiyansa sa pagtuklas at pagsubaybay sa kawastuhan ay mapapahamak.

Ang isang maayos na napiling platform ng pagkiling ng pan ay tumutulong sa paghahatid ng tatlong bagay na nagmamalasakit sa mga koponan ng RF: (1) matatag na antena na tumuturo sa ilalim ng stress sa kapaligiran, (2) paulit-ulit na mga preset para sa pag-scan at mga gawain sa kalibrasyon, at (3) maaasahang operasyon na may kaunting pagpapanatili sa mga mahabang siklo ng pag-deploy.

Mga Pangunahing Salik Kapag Pinipili ang Pan Tilt Platformo

1. Tukuyin ang Kabuuang Naka-install na Payload (Hindi Lamang ang Antenna Timbang)

Ang pinakakaraniwang pagkakamali sa pagpili ay ang paggamit lamang ng nominal na timbang ng antena. Sa patlang, ang platform ay nagdadala ng isang kumpletong antena na pagpupulong. Karaniwang may kasamang kabuuang naka-install na karga ang antena, pag-mount ng mga bracket, mga plate ng adapter, hardware ng pamamahala ng cable, Mga kable at konektor ng RF, mga opsyonal na proteksiyon na enclosure (tulad ng isang radome), at anumang mga bahagi ng pampalakas na idinagdag upang mabawasan ang panginginig.

Para sa medium hanggang malalaking direksyon na mga sistema ng antena na ginamit sa pagsubaybay sa RF, ito ay karaniwan para sa kabuuang naka-install na karga upang lumapit sa 40-50 kg sa sandaling kasama ang lahat ng mga bahagi ng mekanikal at cabling. Ang eksaktong numero ay nag-iiba ayon sa frequency band, istilo ng antena (log-periodic, Yagi arrays, panel antena, Mga array ng DF), at pag-mounting na pamamaraan, ngunit ang kargamento sa antas ng system ay ang dapat na tuloy-tuloy na suportahan ng platform ng pagkiling ng pan.

Ang pinakamahusay na kasanayan ay ang pumili ng isang platform na may isang margin sa kaligtasan na hindi bababa sa 20-30% sa itaas ng naka-install na payload. Ang margin na ito ay hindi tungkol sa marketing; binabawasan nito ang pangmatagalang stress sa mga motor, gear, bearings, at mga elemento ng istruktura, lalo na kapag ang antena ay dapat na magkaroon ng posisyon laban sa metalikang kuwintas ng hangin para sa pinahabang panahon.

2. Suriin ang Center of Gravity at Moment Load

Ang rating ng bayad ay hindi sapat. Ang mga direksyonal na antena ay maaaring mahaba, malawak, o naka-mount na may isang offset, na lumilipat sa gitna ng gravity (CoG). Ang karagdagang ang CoG ay mula sa axis ng pag-ikot, mas mataas ang kinakailangang metalikang kuwintas upang magsimula, tumigil, at hawakan ang antena sa isang nakapirming anggulo ng taas.

Kapag inihambing ang mga platform, isaalang-alang kung ang tagagawa ay nagbibigay ng patnubay sa pinapayagan na mga offset ng CoG o pag-load ng sandali. Ang isang platform ay maaaring hawakan ang isang naibigay na timbang kapag ang CoG ay malapit sa axis, ngunit pakikibaka kapag ang parehong timbang ay naka-mount nang mas malayo. Para sa mga pag-install ng pole-top at mas malaking mga antena, ang kapasidad sa sandali ay maaaring maging kasing mahalaga ng numero ng karga ng headline.

3. Pag-posisyon ng kawastuhan, Pag-uulit ng Preset, at Backlashh

Ang mga sistema ng pagsubaybay sa counter-drone RF ay karaniwang gumagamit ng mga pattern at preset sa pag-scan. Ang mga Presets ay maaaring magsama ng mga paunang tinukoy na bearings upang masakop ang mga pangunahing koridor, kilalang mga vector ng diskarte, o mga direksyon ng kalibrasyon na ginamit upang mapatunayan ang pagganap ng DF. Sa mga daloy ng trabaho na ito, ang kakayahang paulit-ulit ay mga bagay ng ganap na kawastuhan.

Hanapin ang isang platform na nagbibigay ng mataas na preset na katumpakan ng posisyon (madalas sa paligid ng ± 0.1 ° o mas mahusay para sa mga hinihingi na aplikasyon) at matatag na pag-ulit kapag bumalik sa parehong azimuth at mga anggulo ng taas. Ang mga backlash-smal na puwang sa pakikipag-ugnayan sa gear-ay maaaring maging sanhi ng overshoot, settle-back, o hindi pantay na pangwakas na pagturo. Sa paglipas ng panahon, ang backlash ay maaaring tumaas dahil sa pagsusuot, lalo na sa ilalim ng pag-load ng hangin at madalas na pagbabalik ng direksyon.

Kung ang iyong sistema ay nakasalalay sa pagtatantya at pare-pareho na pagturo, i-prioriya ang mga platform na idinisenyo para sa tumpak na pagpoposisyon ng mekanikal, na may matatag na disenyo ng paghahatid at pagkontrol ng feedback na naaangkop para sa paulit-ulit na paggalaw.

4. Holding Torque at Wind Load Resistance

Ang hangin ay madalas na nangingibabaw na kadahilanan ng totoong mundo para sa mga platform ng posisyon ng antena. Ang mga direksyonal na antena ay nagpapakita ng isang makabuluhang lugar sa ibabaw, at ang pag-load ng hangin ay isinalin sa metalikang kuwintas na maaaring itulak ang antena mula sa inilaan nitong heading. Lalo na kritikal ito sa mga tower at rooftops kung saan mas mataas ang bilis ng hangin at kaguluhan.

Upang mapili nang angkop, suriin hindi lamang ang bilis ng paggalaw kundi pati na rin ang kakayahan. Ang isang platform ay dapat labanan ang paggalaw na sapilitan ng hangin kapag humahawak ng isang nakapirming anggulo para sa pagsubaybay. Mahigpit na konstruksyon ng istruktura, malakas na output ng metalikang kuwintas, at matatag na pagpepreno o paghawak ng disenyo na maiwasan ang pag-aanod. Sa ilang mga pag-deploy, ang antena ay maaaring manatiling nakaturo sa isang nakapirming sektor para sa mahabang tagal; Ang paghawak ng katatagan samakatuwid ay isang kinakailangan sa pagganap, hindi isang tampok na kaginhawaan.

Kung magagamit, suriin ang mga pagtutukoy sa pag-load ng hangin, inirekumendang mga lugar ng antena, at patnubay sa pag-install (tulad ng maximum na taas ng poste, pagtitigas ng mount, at mga rekomendasyon sa pagpapalakas).. Kahit na ang isang mataas na katumpakan na platform ay maaaring gumanap nang hindi maganda kung ang pag-mount na istraktura ay labis na lumaki.

5. Pagpapatagal sa labas: Pagpigil, Pagtatak, at Klimat

Ang mga pag-deploy ng counter-drone ay madalas sa labas, kabilang ang mga rehiyon sa baybayin, daungan, tropikal na klima, disyerto, at mga pang-industriya na site na may alikabok at mga pollutant. Ang platform ng pagkiling ng pan ay dapat na idinisenyo para sa pangmatagalang pagkakalantad, hindi paminsan-minsang paggamit ng panlabas.

Kasama sa mga pangunahing pagsasaalang-alang sa tibay ang proteksyon ng kaagnasan, pabahay na lumalaban sa panahon, mga selyadong bahagi ng mekanikal, at isang malawak na saklaw ng temperatura ng pagpapatakbo. Sa mga tropikal na kapaligiran, ang halumigmig at madalas na mga siklo ng ulan ay maaaring mapabilis ang kaagnasan at makaapekto sa mga hindi naka-sealed na sangkap. Sa mga baybayin, ang salt spray ay isang pangunahing driver ng pagiging maaasahan. Para sa mga malalayong pag-install, ang pagiging maaasahan at pag-sealing ay madalas na mas mahalaga kaysa sa maximum na bilis.

Isaalang-alang din ang pagruruta ng cable at proteksyon ng konektor. Ang hindi magandang pamamahala ng cable ay maaaring magpakilala ng karagdagang mekanikal na karga, pagtaas ng pagsusuot, at lumikha ng mga puntos ng tubig na nagpapahina ng pagiging maaasahan sa paglipas ng panahon.

6. Control Interface at Pagsasama ng Sistema

APlataporma ng tiltGinamit sa isang counter-drone RF monitoring system ay dapat isama sa pangkalahatang kontrol na arkitektura. Kasama sa mga karaniwang kinakailangan ang remote control sa pamamagitan ng mga interface ng serial o network, suporta para sa mga preset na posisyon, at pagiging tugma sa mga awtomatikong pag-scan.

Mula sa isang pananaw ng system, ang pagtugon at katatagan ng pagtuturo ng platform ay nakakaapekto kung paano mahusay ang pagsubaybay ng software ng RF ay maaaring maiugnay ang oryentasyon ng antena sa mga pagsukat ng RF. Halimbawa, kung ang platform ay naglalagay ng mga utos o mag-ayos nang hindi pare-pareho, ang software ay maaaring maiugnay ang mga signal sa maling mga anggulo, binabawasan ang kawastuhan ng DF.

Dapat isama ang pagpaplano ng pagsasama kung paano iniutos ang platform (manwal na kontrol, naka-iskedyul na pag-scan, pagtuturo ng hinihimok ng kaganapan), kung paano nakaimbak ang mga preset, at kung paano pinatunayan ng system ang posisyon (puno, pag-uulat ng katayuan, o mga gawain sa kalibrasyon)..

7. Maaasahan, Pagpapanatili, at Kabuuang Halaga ng Pagmamay - aria

Maraming mga counter-drone monitoring site ang patuloy na nagpapatakbo at maaaring mahirap ma-access. Sa mga kasong ito, ang mga paglalakbay sa pagpapanatili ay mahal at ang pag-downtime ay hindi katanggap-tanggap. Ang pagpili ng isang mekanikal na matatag na platform na may napatunayan na pagiging maaasahan ay nagbabawas ng dalas ng pagpapanatili at nagpapabuti ng kabuuang gastos ng pagmamay-ari (TCO).

Kapag inihambing ang mga pagpipilian, isaalang-alang ang pagkakaroon ng mga ekstrang bahagi, pangmatagalang teknikal na suporta, at paglilingkod. Ang isang mas mababang presyo sa harap ay maaaring maging magastos kung ang platform ay nangangailangan ng madalas na pagsasaayos, kapalit, o pag-aayos sa site. Para sa pagsubaybay sa kritikal na misyon, napatunayan ang katatagan ng mekanikal na madalas na higit sa mga listahan ng tampok na nagdaragdag ng pagiging kumplikado nang hindi nagpapabuti ng pangunahing pagganap.

Karaniwang mga Kamalian na Dapat Iwasang

Ang mga integrator ng system ay maaaring mabawasan ang peligro sa pamamagitan ng pag-iwas sa ilang mga paulit-ulit na pagkakamali: pagpili lamang batay sa presyo, underestimating load ng hangin, pagpili ng isang light-duty camera na PTZ unit na hindi idinisenyo para sa mga payload ng antena, at hindi pinapansin ang center-of-gravity at mga epekto sa pag-load sa sandali.

Ang isa pang karaniwang pagkakamali ay ang pagtrato sa pagpoposisyon ng katumpakan bilang opsyonal. Sa pagsubaybay sa RF at mga daloy ng trabaho ng DF, ang hindi magandang pag-ulit ay maaaring mapahamak ang kumpiyansa sa direksyon kahit na nangyayari pa rin ang pagtuklas. Sa wakas, huwag pansinin ang pangmatagalang suporta. Ang mga counter-drone na programa ay madalas na nagbabago, at ang mga platform na maaaring mapanatili at suportado sa paglipas ng mga taon ay isang mas ligtas na pagpipilian.

Pagkasunod at Batas na Pahayan

Ang mga platform ng pan tilt ay pulos mekanikal na mga aparato sa pagpoposisyon. Hindi sila nagsasagawa ng paghahatid ng RF, pagkagambala, jamming, o pag-andar ng neutralization ng drone. Sa mga counter-drone system, sinusuportahan ng mga platform na ito ang mga batas na aplikasyon tulad ng pagsubaybay sa signal ng RF, paghahanap ng direksyon, at pagsasama ng kamalayan sa airspace. Ang lahat ng mga pag-deploy ay dapat sumunod sa naaangkop na mga lokal na regulasyon at ligal na mga kinakailangan.

Konklusiyo

Ang pagpili ng tamang pan tilt platform ay isang kritikal na hakbang sa pagbuo ng maaasahang mga counter-drone RF monitoring system. Sa pamamagitan ng pagsusuri sa kabuuang naka-install na karga, sentro ng gravity at pag-load ng sandali, pagpoposisyon ng kawastuhan at pag-ulit, na may hawak na katatagan sa ilalim ng pag-load ng hangin, tibay sa labas, at mga kinakailangan sa pagsasama, Ang mga pinuno ng seguridad at mga integrator ng system ay maaaring mabawasan ang peligro at mapabuti ang pangmatagalang pagganap.

Ang isang mahusay na dinisenyo na platform ng pan tilt ay nagbibigay ng mekanikal na pundasyon na nagbibigay-daan sa mga direksyong antena at software ng pagsubaybay sa RF na gumana sa kanilang buong potensyal paghahatid ng pare-parehong saklaw, maaasahang mga preset, at maaasahang operasyon sa hinihingi ng mga panlabas na kapaligiran.
