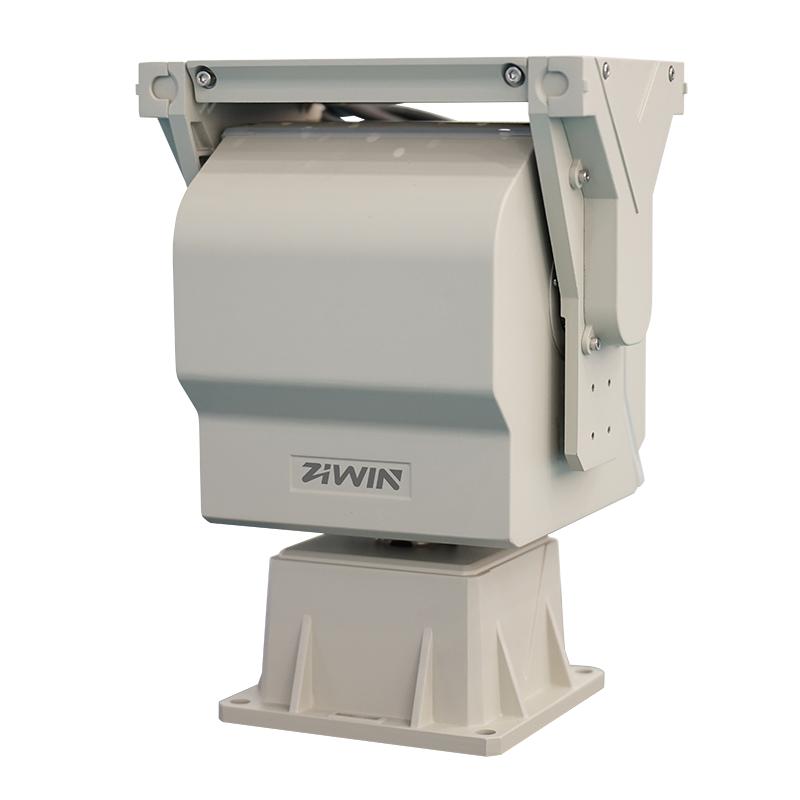

Propesyonal na Patnubay sa Pag-install: Mga Pangunahing Hakbang para sa Pag-install, pag-calibrate at Pag-debug ng Iyong Pan Tilt Positioner

Kapag napili mo ang isang mataas na pagganap na Pan Tilt Unit (PTU), tamang pag-install, masusing kalibrasyon, at masusing pag-debug ay kritikal sa pag-unlock ng buong potensyal nito at pagtiyak ng mahabang buhay sa serbisyo. Ang terminong Pan Tilt Positioner ay partikular na nagha-highlight sa pangunahing kakayahan nito na "precise positioning." Nagbibigay ang gabay na ito ng mga step-by-step na tagubilin para sa propesyonal na pag-install ng iyong PTU at mga detalye ng mahahalagang kalibrasyon at debugging point., pagpapagana ng iyong "agile mata" upang makita nang mas patuloy, tumpak, at higit pa.

Paghahanda ng Pre-Installo

1. Survey ng Site:

OPagkumpirma sa Mounting Point:Natutugunan ba ng lokasyon ang mga pangangailangan sa saklaw ng pagsubaybay? Mayroon bang mga hadlang sa sightline? Mapupuntahan ba ito para sa pagpapanatili sa hinaharap?

OPagsusuri sa istruktura:Ang naka-mount na ibabaw (pader, poste, sinag) ay sapat na malakas at matatag? Maaari ba itong makatiis sa pinagsamang timbang at kuwintas ng pan na yunit, camera, at karga ng hangin? Mahalaga para sa matataas na pag-install! Patibayin kung kinakailangan.

OPagsuri sa Kapaligiran:Nakaplano ba ang pagdidiwan ng tubig, pag - aalis ng alikabok, mga puntos sa pag-access ng kuryente, at pagruruta ng signal cable?

2. Tulong at Paghahanda ng Materyal:

O Electric drill, martilyo drill (para sa kongkreto), naaangkop na mga drill bits, antas ng espiritu, wrenches (open-end, naaayos), mga screwdrivers (Phillips, flat-head), mga wire stripper, crimping tool, multimeter, waterproof / electtrical tape, waterproof mastic / silicone, cable kurbatang, safety harness (kailangan para sa mataas na trabaho).

O Compatible mounting bracket, mga plug / anchors (angkop sa materyal na dingding), PTU accessory kit.

3. Product Unboxing at Inspeksyon:

O Verify ang mga nilalaman laban sa listahan ng pag-iimpake ( katawan ng PTU, bracket, screw pack, manu-mano, atbp.)

O Insuri para sa anumang pinsala sa pagpapadala.

O mahigpit na paikutin ang mga pahalang at patayong palakol sa pamamagitan ng kamay upang suriin ang pagbubuklod o hindi pangkaraniwang mga ingay (CAUTION: Gumanap nang dahan-dahan ito bago ang pag-perpekto upang maiwasan ang pagpinsala sa mga panloob na gears)..

Mekanikal na Pag-install ng Pan Tilt Unite

1. Pag-install ng Bracket (Kung angkop):

O Posisyon ang bracket ayon sa plano. Gumamit ng antas ng espiritu upang matiyak na ang bracket ay naka-mount na PERFECTLY LEVEL. Ito ay pundasyonal para sa kasunod na pag-level ng PTU! Markahan ang mga butas, drill, magpasok ng mga angkla, at ligtas na i-tapin ang bracket.

2. Pag-mount ng PTU sa Bracket / Base:

O Align ang base ng PTU kasama ang bracket mounting plate o direkta sa naka-mount na ibabaw (hal., para sa pendant mount).

O ligtas at pantay na higpitan ang mga tornilyo na inilaan ng PTU. Tiyakin na ang lahat ng mga tornilyo ay naka-install at higpitan upang maiwasan ang pagluwal mula sa pangmatagalang panginginig.

OVERIFY LEVEL:Gamitin muli ang antas ng espiritu sa base ng PTU (o itinalagang ibabaw ng leveling) upang kumpirmahin ang buong pan at tilt unit ay perpektong antas. Ito ay kritikal para sa makinis na pag-ikot at isang antas ng abot-tanaw ng imahe!

3. Pag-install ng Camera at Pabahay:

O Mount the camera ligtas papunta sa platform ng camera ng PTU ayon sa manwal ng camera. Tiyakin na masikip ang mga tornilyo sa pag-lock.

O Kung gumagamit ng isang panlabas na pabahay, magkasya ito sa camera at PTU (ang ilang mga PTU ay may pinagsamang mga interface sa pabahay). Sundin ang mga tagubilin sa pabahay para sa pagtatakan. Kapansin - pansin: Gumawa ng lubusang paraan ng tubig, lalo na sa mga lugar ng pagpasok ng cable, gamit ang mga mastic at glandula.

Mga Koneksyon ng kuryente at Wiring

SAMALING UNA! DISCONNECT ANG LAHAT BAGO SA PAGKAMATAY!

1. Koneksyon ng Power Cable:

O kumpirmahin ang kinakailangang boltahe ng PTU (AC24V / DC24V / DC12V). Gamitin ang naaangkop na na-rate na cable na may sapat na sukat (isaalang-alang ang pagbagsak ng boltahe sa distansya)

O Strip wire ay nagtatapos at kumonekta sa mga terminal ng kuryente ng PTU (/ - o L / N, maingat na tumutugma sa diagram ng wiring ng PTU!)..

O Gumaganap ng insulasyon at pag-ipon ng panahon (palabas). Ang ZIWIN TECHNOLOGY pan ay karaniwang nagtatampok ng mga maginhawang bloke ng terminal o mga konektor ng aviation.

2. Control Signal Cable Connection (RS-485):

O Gamitin ang proteksyon na baluktot na pares (STP) cable (e. g., isang pares mula sa Cat5e / Cat6 cable o nakatuon na RS-485 cable).. Ang kalasag ay mahalaga para sa kaligtasan sa ingay.

O Ikonekta ang interface ng RS-485 ng PTU (karaniwang may label na A / B- o D / D-) sa kaukulang interface sa controller (DVR / NVR / Key).

OCRITICAL NETWORK CONFIGURATION:

• Tiyakin na ang buong network ng RS-485 ay gumagamit ng isang "daisy-chain" (bus) topology, HINDI topology ng bituin.

• I-install ang isang 120 Ω na pagwawakas na resistor sa pagitan ng A at B- terminals ONLY sa LAST device sa bus (karaniwang ang pangwakas na PTU o controller end. Mahalaga ito para sa matatag na komunikasyon nang walang pagkawala ng packet! Maingat na suriin ang mga manwal ng controller at PTU tungkol sa pagwawakas.

OShield Grounding:Ang kalasag ng cable sa isang dulo lamang (karaniwang sa controller o power supply end) sa isang tamang lupa. Iiwan ang kabilang dulo na hindi konektado upang maiwasan ang mga ground loop.

3. Koneksyon ng Video / Network Cable:

OAnalog Camera:Ikugnay ang video cable (e. g., SYV-75-5) sa interface ng video input ng PTU (kung isasama nito ang isang video slip ring).

OIP (Network) Camera:Ikonektad ang network cable sa interface ng PTU (sa pamamagitan din ng slip ring). Inirekomenda ang Shielded (STP) Ethernet cable.

OMagsagawa ng panahon!

4. Pamamahala at Proteksyon ng Cable:

O Gamitin ang mga ugnayan ng cable upang magkahiwalay na bundle at siguruhin ang lakas, kontrol, at mga cable ng video / network, na pinipigilan ang pag-tang at pilay.

O Para sa mga panlabas na pagpapatakbo, gumamit ng mga kanal o cable tray upang maprotektahan ang mga kable mula sa araw, ulan, at pinsala.

O Mag-iwan ng sapat na loop ng serbisyo ng cable sa exit point ng PTU upang maiwasan ang pagtugtog sa panahon ng pag-ikot.

Paunang Kapangyarihan-On & Pangunahing Pagtatako

1. Pangwakas na Pagsuri:Tama ba at ligtas ang lahat ng koneksyon? Kumpleto ang panahon? Hinigpit ang mga silo?

2. Power On:Maglagay ng lakas. Pagmasdan ang mga ilaw ng tagapagpahiwatig ng PTU (kung kasalukuyan) - dapat ipakita ang normal na katayuan (hal., power LED on, comms LED blinking)

3. Pagsubok sa Komunikasyon:Gamit ang control keyboard o VMS software, magpadala ng mga pangunahing utos (hal. Pagmasdan kung tumutugon ang pan tilt unit.

4. Itakda ang Address Code:Kung maraming mga PTU ay nasa network, itakda ang isang natatanging address ng RS-485 para sa bawat isa sa pamamagitan ng mga DIP switch sa PTU o software (kung suportado. Ang mga salungatan sa address ay nagdudulot ng kaguluhan sa pagkontrol.

5. Itinakda ang Protocol:Sa pamamagitan ng DIP switch o software, itinakda ang protokol ng komunikasyon ng PTU upang eksaktong tumugma sa controller (keyboard / DVR / VMS).

Core: Calibration at Fine-Tung

1. Level Calibration (Re-konkumpirma:

O Gamitin ang control software / Keyboard upang paikutin ang PTU sa pahalang na posisyon nito (0 ° Pan).. Pagmasdan kung ang linya ng abot-tanaw (o isang sanggunian na bagay) sa imahe ng camera ay antas. Kung HINDI antas, ang pisikal na mount ay hindi perpektong antas.

O Solusyon:Power OFF. Bahagyang maluwag ang mga mounting tornilyo (huwag alisin). Si Shim sa ilalim ng base na may manipis na washer hanggang sa ang imahe ay may antas. Muling titighten ang mga tornilyo nang ligtas. Ito ang pundasyon para sa tumpak na posisyon.

2. Preset na Pag-set at Pagkalibrasyon ng Posisyon:

O Drive the PTU gamit ang controller upang tulungan ang camera nang tiyak sa isang natatanging, kritikal na target point.

O ituon nang matalim ang lens.

O Sa controller (keyboard / VMS), itawag ang pagpapaandar na "Set Preset" at italaga ang isang preset na numero (e. g., 1).

OPangunahing Hakbang: Calibrate Posisyon Feedback:Karaniwang sinusuportahan ang mga posisyon ng mataas na kalidad ng pan (tulad ng Serye ng ZIWIN):

• Posisyon ng Pag-aaral / Pagsulat:Magpadala ng isang utos na nagsasabi sa PTU "ang kasalukuyang posisyon na ito ay ang aktwal na lokasyon para sa Preset X." Gumagamit ito ng panloob na encoder upang maitala ang eksaktong anggulo.




• Visual Fine-Tuning (Papiping):Ang ilang mga advanced na system ay nagpapahintulot sa menor de edad na pagsasaayos ng antas ng pixel ng punto ng sentro ng imahe ng preset.

OSubukin:Ilipat ang PTU sa ibang lugar. Alalahanin ang bagong itinakda ng preset. Pansinin kung tumpak itong bumalik sa target. Uulitin ang maraming beses upang suriin ang pag-ulit. Makabuluhang warrant ng paglihis na suriin ang katatagan ng mount, potensyal na labis na karga, o kawastuhan ng PTU.

3. Limitado ang Pagtatakda (Kung Kinakailangan:

OMga Pahintulot na Limitasyon:Drive ang PTU sa kaliwang pinapayagan na posisyon, itakda ang kaliwang limitasyon. Uulitin ang tamang limitasyon. Pinipigilan ang pag-ikot ng cable o banggaan.

OMga Limitasyon sa Vertical:Itakda ang maximum na paitaas (tilt pataas) at pababa (tilt down) ang mga anggulo. Pinipigilan ang camera na tumama sa pabahay o bracket nito.

4. Mga Seksyon ng bilis at Mode:

O itakda ang naaangkop na bilis ng Pan at Tilt (bilis ng cruise, bilis ng pagsubaybay) sa control software.

O Nagtakda ng Posisyon sa Bahay.

O Gabon ang pag-andar ng Auto Flip (kung suportado ng PTU at camera).

O Configure Cruise Paths (Patterns / Tours)..

Pangwakas na Pagsubok at Pagkomsyon

· Subukin ang lahat ng mga pagpapaandar sa pagkontrol: Mga direksyon ng Pan / titil, pagbabago ng bilis, preset na pagpapabalik, cruising, home position return.

· Ang kawastuhan ng pagsubok sa iba't ibang mga antas ng zoom (ang mas mataas na zoom ay nangangailangan ng higit na katumpakan).)

· Simulate ang mga gumagalaw na target upang subukan ang pagsubaybay (manwal at auto-tracking)..

· Suriin ang katatagan ng imahe para sa kapansin-pansin na jitter sa panahon ng paggalaw.

· Kumpleto ang isang pag-install at pag-commissioning ng checklist.

Mga Tip sa Pagpapanatilin

· Pana-panahon (hal., quarterly) suriin ang pag-mounting screw na masikip.

· Linisin ang PTU pabahay, lalo na ang mga vents (para sa mga tagahanga / heater) at seam sa panlabas na pan at mga yunit ng pagkiling, upang maiwasan ang pagbuildup ng alikabok na nakakaapekto sa paglamig at pagbagsak ng panahon.

· Susuriin ang mga kable para sa pagtanda, pinsala, o kagat ng hayop.

· Regular na subukin ang preserte ng kawastuhan at pangunahing mga pag-andar.

Konklusion:Ang pag-install at pag-debug ng isang Pan Tilt Positioner ay nangangailangan ng pasensya at pansin sa detalye. Mahigpit na pagsunod sa mga pamantayan ng pag-install, pagbibigay diin sa kalibrasyon ng antas at pag-prese ng kalibrasyon, at tinitiyak ang tamang at maaasahang mga koneksyon sa kuryente (lalo na ang network ng RS-485) ang pinakamahalaga para sa pagtiyak ng pangmatagalang katumpakan, katatagan, at pagiging maaasahan ng iyong pan tilt unit. Ang ZIWIN TECHNOLOGY ay hindi lamang nagbibigay ng de-kalidad na Pan Tilt Units, ngunit ang aming komprehensibong mga manwal at madaling magagamit na suporta sa teknikal ay gabayan ka sa isang matagumpay na pag-install at pag-komisyon.
