Ang "Agile Eye" ng Security Surveillance: Demystifying Pan at Tilt Unit (PTU) - Mga Pangunahing Konsept at Halaga

Sa mga sistema ng pagsubaybay sa seguridad, ang mga nakapirming camera ay kumikilos tulad ng nakatigil na mga sentinel, na may likas na limitadong mga larangan ng pagtingin.Ang Pan at Tilt Unit (PTU), Na madalas na tinatawag na isang positioning system o simpleng isang pan na yunit ng pagkiling, binibigyan ng kapangyarihan ang mga camera na may kakayahang "ilipat at tumingin, "pagiging isang kritikal na sangkap para sa pagpapalawak ng saklaw at pagbibigay-daan sa pabagu-bagong pagsubaybay. Ang artikulong ito ay nag-aalis sa mga pangunahing konsepto, mga prinsipyo sa pagtatrabaho, at kailangang halaga ngPan at Tilt UniteSa modernong seguridad.

Ano ang isang Pan at Tilt Unit (PTU)?

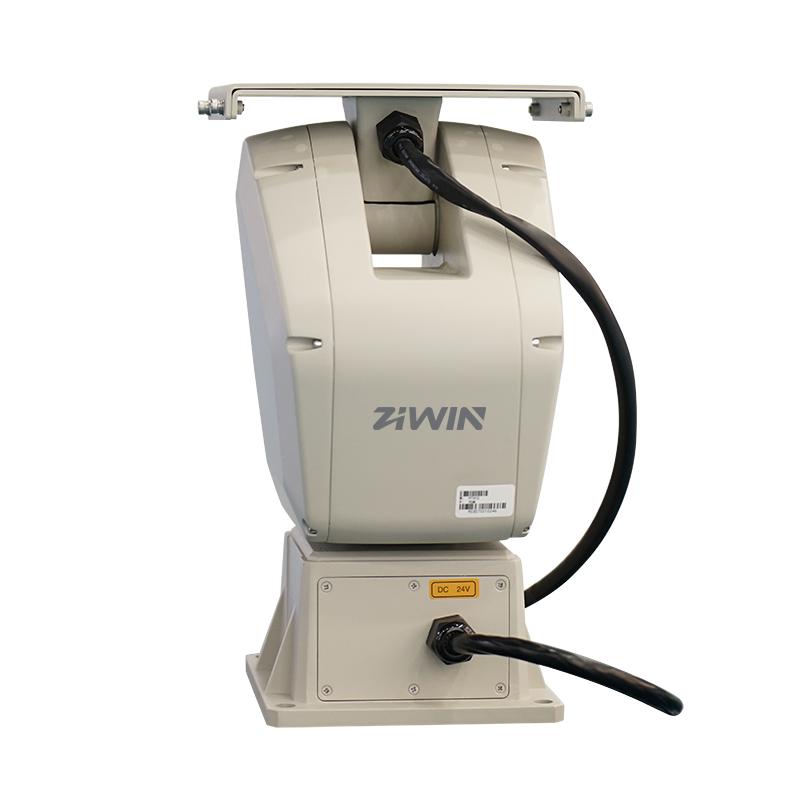

Sa simpleng ilagay, aPan at Tilt UniteAy isang katumpakan na mechatronic na aparato. Ang pangunahing pagpapaandar nito ay upang magdala ng isang camera (o iba pang mga sensor tulad ng mga thermal na imahe, laser rangefinder) at hinimok ito upang magsagawa ng tumpak, makinis na paggalaw saPahalang na direksyon (Pan, kaliwa / kanan na pag-ikot)At angPatayong direksyon (Tilt, pataas / pababa).

·Pan (Horizizontal Rotation):Karaniwan nagbibigay-daan sa 0 ° hanggang 360 ° na tuluy-tuloy na pag-ikot (o isang tukoy na saklaw ng angular), napakalawak na pahalang na saklaw.

·Tilt (Vertical Tilt):Karaniwan nagbibigay ng isang saklaw mula -90 ° (o mas mababa) hanggang 90 ° (o mas mataas), na sumasaklaw sa isang malawak na patayong puwang mula sa lupa hanggang sa kalangitan.

·Unit:Binigyang diin ito ay isang self-contain, ganap na pagganap na module na pagsasama ng mga motor, mga mekanismo ng pagbawas ng gear, control circuitry, at mekanikal na istraktura - mahalagang isang kumpletoPan tilt posisyong.

Mga Pangunahing Komponente at Pagtatrabaho na Prinsipyo ng isang Pan at Tilt Unite

Isang tipikYunit ng tiltBinubuo ng mga pangunahing bahaging ito:

1. Mehanical Structure:

OBase:Nagbibigay ng isang matatag na pundasyon ng pag-mount, na madalas na nagtatampok ng karaniwang mga interface ng pag-mount (hal.

OHorizontal Rotation Axis:Naglalaman ng motor at isang high-precision na gear ng bulate o mekanismo ng pagbawas ng gearbox ng planetary, na nagbibigay-daan ng makinis, tahimik, high-torque na pahalang na paggalaw.

OPatuloy na Axis:Katulad nito ay naglalaman ng isang mekanismo ng motor at katumpakan ng pagbawas, na responsable para sa pagkiling / pababa ng paggalaw ng camera. Dapat isaalang-alang ang disenyo ng pagbabalanse ng karga at paglaban sa hangin.

OPabahay (Papiping):Ipinagsasanggalang ang panloob na mga mekanismo mula sa alikabok, ulan, malupit na panahon, o paninira.

2. Drive System:

OStepper Motor o DC Servo Motor:Nagbibigay ng mapagkukunan ng kuryente. Ang mga stepper motor ay epektibo at mas simple upang makontrol; Ang mga motor ng DC Servo ay nag-aalok ng mas mataas na katumpakan, mas mabilis na tugon, mas makinis na operasyon, at perpekto para sa mataas na bilis, tumpak na pagsubaybay - isang pangunahing tampok para sa isang advanced na pan tilt positioner.

OMekanismo ng Precision Reduction:Nag-convert ng mataas na bilis, mababang-torque output ng motor sa mababang bilis, high-torque na kinakailangan ng pan at ikiling yunit, na tinitiyak ang makinis at tumpak na paggalaw.

3. Control System:

OPanloob na Lupon ng Pagkontrol:Tumatanggap ng mga utos mula sa mga panlabas na controller (DVR / NVR / Keyboard / software platform) sa pamamagitan ng mga protokol tulad ng RS-485, Pelco-D / P, o ONVIF.

OFeedback ng Posisyon (hal., Encoder):Sinusubaybayan ang aktwal na posisyon ng pan tilt unit sa real-time, pagbibigay-daan sa kontrol ng closed-loop upang magarantiyahan ang pagiging tumpak ng posisyon at pag-ulit - mahalaga para sa isang maaasahangPan tilt positioner.

OMga Switch ng limitasyon:Iwasan ang yunit mula sa pag-ikot nang lampas sa mga limitasyong mekanikal nito, pinoprotektahan ang aparato at mga kable.

4. Mga Interface at Cabling:

OInput ng Power:Karaniwan AC 24V o DC 12V / 24V.

OControl Input ng Signal:Hal., RS-485 interface.

OVideo / Data Output (sa pamamagitan ng Slip Ring):Para sa mga yunit ng pan at tilt na nag-aalok ng tuluy-tuloy na pag-ikot ng 360 °, ang slip ring ay ang pangunahing bahagi. Tinitiyak nito ang tuloy-tuloy, matatag, at walang pagsalang paghahatid ng lakas, mga signal ng video, mga signal ng kontrol, at data sa panahon ng walang limitasyong pag-ikot.

Pangunahing halaga at Mga Aplikasyon ng Pan at Tilt Unite

Ang pangunahing halaga ng isang PTUKapansin-pansing pagpapalawak ng saklaw ng isang solong punto ng pagsubayt, Pagpapagana:

·360 ° Hindi natapos na Pagsubaybayan:Takpan ang malawak na lugar, binabawasan ang bilang ng mga nakapirming kamera na kinakailangan at binababa ang pangkalahatang gastos.

·Dynamic Target Tracking:Magtrabaho sa matalinong analytics (hal., Pagkilala sa mukha, pagsubaybay sa sasakyan) para sa awtomatiko o manu-manong pagsubaybay sa mga gumagalaw na bagay.

·Key Area Patrol:Pre-set ng maraming mga kritikal na puntos (preset na posisyon) para sa mga awtomatikong paglilibot o mabilis na pagpapabalik.

·Detalyadong Pagmamasid:Gamitin ang mga zoom lens (PTZ camera) upang maobserbahan nang malapit ang malalayong mga detalye.

·Komplikadong Kahusayan sa Kapaligiran:Mahalaga para sa mga lokasyon na nangangailangan ng malakihang, nababaluktot na pagsubaybay: mga parisukat, istasyon, pantalan, hangganan, malalaking warehouse, sahig ng pabrika, mga hub ng transportasyon.

Bakit Pumili ng isang Mataas na Quality Pan at Tilt Unit?

AngYunit ng tiltAy madalas na pinaka-madalas na gumagalaw at mekanikal na binigyang diin ng sangkap sa system. Ang pagganap nito ay direktang nakakaapekto sa katatagan, pagiging maaasahan, at habang-buhay ng buong pag-setup ng pagsubaybay.

·Tumpak at Pagpapaulit:Ang mga gears at motor na may mataas na katuwiran na tinitiyak na ang mga posisyon na preset ay tumpak at patuloy na naabot - isang palatandaan ng isang totoonPan tilt posisyong.

·Mabilis na Operasyon:Ang paggalaw ng makinis ay mahalaga para sa likido ng video at mabisang pagsubaybay.

·Load Capacity at Rigidity:Dapat mahigpit na suportahan ang timbang ng camera at pabahay, makatiis sa mga karga ng hangin, at iwasan ang panginginig / pag-angat.

·Pagkahusay at Proteksyon:Nangangailangan ng mga de-kalidad na materyales at konstruksyon, na nagtatampok ng mahusay na hindi natatakpan ng tubig, dustproofing, Paglaban sa kaagnasan (karaniwang mga rating ng IP66 / IP67), at pagpapaubaya sa temperatura.

·Maaasahan ang Slip Ring:Para sa tuluy-tuloy na pag-ikotMga yunit ng pan at tilt, Ang kalidad ng slip ring ay pinakamahalaga para sa pangmatagalang katatagan. Ang mga mas mababang slip ring ay nagdudulot ng pagkawala ng signal, ingay ng video, at potensyal na pagkabigo ng aparato.

·Tahimik na Disenyo:Ang mababang pagpapatakbo ng ingay ay mahalaga para sa panloob o tahimik na mga kapaligiran.

ZIWIN TECHNOLOGYMalalim na naiintindihan ang pangunahing halaga ng PTU. ZIWIN SeriesMga Yunit ng Pan at TiltGamitinMga motor na may eksakto,Na-import na mga singsing na slip ng mataas na maaasahang, At matatag, matibay na pabahay. Mahigpit na napapailamMga pagsubok sa pagtanda at pagsubok sa pagbagay ng kapaligirang, Tinitiyak ng mga ZIWIN PTU ang pangmatagalang, matatag na operasyon sa iba't ibang mga malupit na kondisyon, na nagbibigayMaaasahan, tumpak, at tahikSuporta sa paggalaw para sa iyong mga kritikal na puntos sa pagsubaybay.

Konklusiyo

AngPan at Tilt UniteAy ang kailangang "agile joint" sa modernong matalinong mga sistema ng pagsubaybay sa seguridad. Ang pag-unawa sa mga pangunahing konsepto, mga prinsipyo sa pagtatrabaho, at pangunahing halaga ay mahalaga para sa pagbuo ng mahusay, maaasahan, at komprehensibong mga network ng pagsubaybay. Pagpili ng isang mataas na pagganap, matatagagaYunit ng tilt, Tulad ng mga mula sa ZIWIN, ay isang matalinong pamumuhunan upang matiyak ang pangmatagalang katatagan ng system at i-maximize ang pagiging epektibo sa pagpapatakbo.
