Paano Mapili ang isang Pan-Tilt Unit na may Dual RF Feedthroughs para sa Antenna Systems

Isang Praktikal na Patnubay mula sa Mga Kinakailangan ng System Tungo sa Pagpapatupad ng Engineering

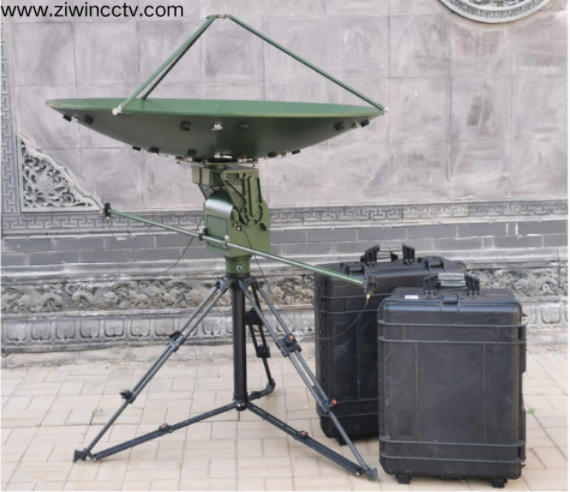

Para sa radar, komunikasyon at counter-UAS system, ang mga antena ay madalas na nakakabit   sa mga PAN-tilt-unit (PTUs) upang magbigay ng kumpletong saklaw ng azimuth at tumpak na pagturo. Ang isang mahalaga ... ngunit madalas na hindi pinapansin ang isyu sa mga application na ito ay ang pagruruta ng mga signal ng RF sa pagitan ng nakatigil na bahagi at pag-ikot ng platform. Ang kinakailangan ng dalawahang RF feedthroughs kasabay ng mga hamon na magagamit sa pagpili ng isang naaangkop na yunit ng pan-tilt upang makuha ang mga ito ay may pangunahing epekto sa katatagan ng system at integridad ng signal pati na rin ang mahabang panahon na pagiging maaasahan.

Ang papel na ito ay isang sistematiko at nakatuon sa engineering na tagubilin para sa pagpili ng angkop na yunit ng pan-tilt na may dobleng RF feedthroughs in ante system, na nagdedetalye ng mga aspeto ng pagganap ng RF, disenyo ng mekanikal, at mga praktikal na isyu sa pagsasama.

Unang Tanong: Kailangan ba ng iyong Antenna System ang Dual RF Channel?

Sa paghahambing   anumang mga pagtutukoy ng pan-tilt, mahalagang maunawaan ang sistemang arkitektura na ipinahayag sa kanila. Sa maraming mga kaso, isang pares ng RF feedroughs ay hindi isang pagpipilian ngunit isang pangangailangan. Kasama sa mga sitwasyon na ito ang:

A.Pahiwalay na pagpapadala (TX) at tumanggap ng (RX) na mga landas ng signals

B.Main antena kasama ang backup antena para sa kalabisan

C. Operasyon ng multi-band (hal., Pag-senso ng komunikasyon ng mababang dalas ng microwave)

D.Simultaneous na pagsubaybay at aktibong paghahatid o jamming

E.Online na pagsubok, pag-calibrasyon, o pagpapanatili nang hindi nagagambala sa pagpapataka

Sa kontekstong ito, pagpunta para sa isang pan-tilt mekanika na likas na pinapayagan para sa dalawahang RF feedthrough ay ang pinaka-robust engineering a sagot.

Una ang Pagganap ng RF - Hindi Lamang Kapangyarihan ng Rotas

Ang isang madalas na ginawa na error tungkol sa pagpili ng pan-tilt ay ang paglalagay   masyadong mataas na timbang sa anggulo ng pag-ikot at bilis, kaysa sa pagganap ng RF. Upang makilala ang mga yunit ng pan-tilt na yunit ng dual-RF, ang mga sumusunod na parameter ng RF ay kailangang tukuyin:

Kasama sa mga karaniwang rating ang:

DC-3 GHz

DC-6 GHz

DC-8 GHz

DC-18GHz

Ang karagdagang kakayahan sa dalas ay nangangailangan ng higit na hinihingi na mga mekanikal na pagpapaubaya, mas mahusay na mga materyales, at mas kumplikadong mga disenyo ng RF rotary joint. Ang isang mahusay na panuntunan ng hinlalaki ay upang pumili   isang saklaw na nakakatugon sa mga pangangailangan ng system ngunit hindi naman overshoot ng higit.

Pagkawala at Katatagan sa Pag-ikot

Positibo, ang mababang pagkawala ng pagpapasok ay hindi lamang nagpapabuti ng distansya ng pagtuklas kundi pati na rin ... nakikinabang ang kalidad ng komunikasyon. Ngunit mas mahalaga ang katatagan ng nawala na ito ... na may patuloy na pag-ikot. Ang ilan sa mga disenyo ng low-end ay maaaring matugunan ang mga kinakailangan sa RF sa mga static na pagsubok, ngunit ang mga pagbabasa ay maaaring magkakaiba-iba sa ilalim ng pag-ikot na kung saan ay hindi katanggap-tanggap para sa mga tunay na kaso ng paggamit.

Pagbubukod ng Channel (Kritiko para sa Dual RF)

Ang totoong dalawahang RF ay nangangailangan ng isang mataas na pag-iisa sa pagitan ng mga channel at mababang pagkabit ng mga landas ng mataas na lakas na pagpapadala sa   sensitibong natanggap path. Ang parameter na ito ang naghihiwalay   totoong mga disenyo ng dalawahang-RF mula sa mga may "dalawang kable lamang na nagbabahagi ng isang istraktura."

Ang Patuloy na 360 ° Rotation ay Kailangang Sinuportahan

Kung ang sistema ng antena ay nangangailangan:

A.Unlimited 360 ° tuluy-tuloy na pag-ikot

B.24/7 pangmatagalang pagpapataka

Sa kasong iyon, makatuwiran na ... itapon ang mga solusyon na umaasa sa panlabas na mga loop ng cable o wiring na may limitadong pag-ikot kaagad. Ang isang naaangkop na dalawahang-RF pan-tilt head ... ay dapat na mayroon:

A.RF rotary joints na naka-mount  sa PTU

B . Dalawang libreng RF channel para sa   anumang pag-ikot

C. Paghihiwalay sa pisikal   ng RF, mga signal ng kapangyarihan at kontrolo

Mahalaga ito upang makilala ang pagitan ng mga sistema ng grade ng engineering at pansamantalang, mga solusyon sa laboratoryo.

Direktang Nakakaapekto sa Pagganap ng RF

Mali na gamutin ang RF at mekanikal na disenyo ... bilang dalawang magkakahiwalay na disiplina. Ang mekanikal na konstruksyon ng dual-RF type  pan-tilt unit ay tumutukoy sa mga pagganap na limitado ng RF.

Ang mahahalagang mga kadahilanang mekanikal upang makita   ay:

A. Coaxiality   at radial run-out ng> main-shaft

B. Micro-vibration sa panahon ng pag-ikot

C. Haba, masa, at CG   taas ng mga antena

D. Pag-load ng hangin o high-speed pag-ikot ng istruktura ng matigasig

Kapag ang mga direksyong antena na iyon ay lumaki, tulad ng 2 m × 0.3 m o kahit na 1  m × 1 m, Ang mekanikal na wobble ay maaaring magdulot ng hindi katanggap-tanggap na halaga ng kawalang-tatag ng RF.

Ang Mga Interface at Mga Detalye sa Pagsasama ay Mahalaga Kaysa Inaasama

Ang isa pang kinakailangan sa isang dalawahang RF  pan-tilt unit ay para ito ay walang pagkakaisa na isinama sa istraktura ng system. Kasama sa mga pangunahing pagsasaalang-alang ang:

A.RF na mga uri ng konektor (N, SMA,  TNC atbp.)

B . Paglalagay ng mga konektor na nagbibigay-daan sa malinis na cable  routing

C . Tinukoy ng customer ang mga konektor o kable  posibleng

D. Makatuwirang panloob na paghihiwalay   ng mga landas ng RF, Power at Control

Ang ganitong uri ng detalye ay maaaring magkaroon ng isang malaking epekto sa kadalian at tagumpay ng paghahatid ng isang proyekto - maaari itong lumipad nang maayos, Alam kung ano ang aasahan, at hindi nangangailangan ng mga reredesign sa panahon ng pagsasama?

Pagkakatiwalaan at Pagkakatiwalaan para sa Mga Sistema ng Pang-Kritikal na Misyona

Halimbawa, sa mga application ng counter-UAS, pagsubaybay sa paliparan at seguridad sa hangganan o pagsubaybay sa mga sektor ng kritikal na imprastraktura, Ang mga pan-tilt-unit ay inaasahang mananatiling operatibo sa mahabang panahon na maaaring maabot ang maraming   taon.

Ang dalawahang-RF pan-tilt   disenyo ay nagpapakita ng isang bilang ng mga mahahalagang benepisyo:

A.RF channel switching,  parehong pangunahin at pangalawang

B.Online pagpapanatili at diagnostice

C. Mas mataas na average ang ibig sabihin ng oras sa pagitan ng mga pagkabigo (MTBF)

D.Mababang peligro sa antas ng system.

Sa mga nasabing kapaligiran ... ang pagsasama ng dobleng feed ng RF ay hindi isang karagdagan sa gastos, ngunit isang pagbawas ng peligro.

Konklusyon: Dual-RF Pan-Tilt Selection ay isang Desisyon ng System Engineering

Ang pagpili ng isang yunit ng pan-tilt na may dalawahang mga feedthrough ng RF ay hindi lamang isang bagay ng pagpili ng hardware. Ito ay aDesisyon sa antas ng system engineeringNa sumasalamin:

A. Pagkilala sa pangkalahatang arkitektura ng RF

B . Isaalang-alang sa pangmatagalang pagpapatakbo at pagpapanatig

C.Emphasis sa pagiging maaasahan sa halip na nakahiwalay na mga pagtutukoy

Ang isang mahusay na dinisenyo na dual-RF pan-tilt unit ay nakakamit ang tamang balanse sa pagitan ng pagganap ng RF, katatagan ng mekanikal, at pagiging handa sa pagsasama, tinitiyak na ang sistema ng antena ay maaasahang gumaganap sa buong buhay ng pagpapatakbo nito.
