Paano Mapili ang isang Antenna Pan Tilt Unit: Isang Kumpletong Gabay ng Bumilis

Ang pagpili ng tamang antena pan tilt unit ay mahalaga para sa pagtiyak ng matatag, tumpak na pagpoposisyon ng antena sa wireless na komunikasyon, Pagsubaybayan ng radar, at mga pangmatagalang microwave system. Ang isang mahusay na dinisenyo na pan tilt system ay nagpapabuti ng kawastuhan, pinahusay ang pagiging maaasahan ng link, at pinapanatili ang pagganap sa ilalim ng hangin, panginginig, at malupit na mga kapaligiran sa labas. Ang gabay na ito ay nagbibigay ng isang malinaw, praktikal na balangkas upang matulungan ang mga inhinyero na pumili ng pinaka-aangkop na solusyon ng pan ng antena para sa iba't ibang mga application.

Ano ang isang Antenna Pan Tilt System?

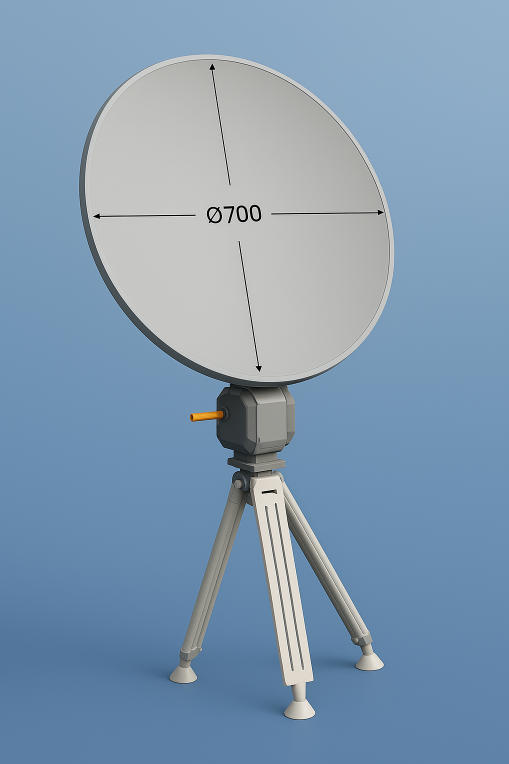

Ang isang antena pan tilt system (tinatawag ding antena pan tilt unit, positioner ng antena, o pan tilt unit) ay isang aparato ng electromechanical na umiikot sa isang antena kasama ang dalawang palakol:

- Pan - pahalang na pag-ikot

- Tilt - patayong pag-ikot

Nagbibigay-daan ito sa mga application tulad ng:

- UAV / drone

- Mga pattern ng pag-scan at paghahanap

- Ang malawak na microwave at wireless link na pagkakahanay

- Pagbantay sa baybayin at hangganang

- Komunikasyon sa Maritime

- Satellite at point-to-point microwave systems

Ang mga yunit ng pagkiling ng antenna pan ay dapat na makatiis ng mataas na metalikang kuwintas, mga kinakailangang katumpakan, at malupit na mga kapaligiran - mas hinihingi kaysa sa karaniwang mga mekanismo ng PTZ camera.

Step-by-Hap na Framework ng Pagpilin

Upang piliin ang tamang antena pan tilt unit, suriin:

1. Mekanical load at torque

2. Pagganap ng pag-load ng hang

3. Saklaw ng pag-ikot ng Pan at pag-ikot

4. Bilis at bilisa

5. Tumpak, kawastuhan at backlashh

6. uri ng mekanismo ng drive

7. Interface ng komunikasyon

8. Mga kinakailangan sa Slip ring rings

9. Tibay sa kapaligirang

Mga Kahilingan sa Mekanikal: Load, Torque at Hangd

3.1 Kapasidad ng Static Load

Tiyakin ang kabuuang karga:

- Antenna radome

- Mga amplifier ng RF, LNA, LNBs

- Mga Bracket at adapters

- Mga kable at konektors

Palaging pumili ng isang PTU na may 30-50% sobrang margin ng pag-load.

3.2 Center of Gravity & Torke

Ang mga malalaking antena ay lumilikha ng makabuluhang kuwintas dahil sa mahabang sandaling mga bisig.

Pagsuri:

- Maximum na pinapayagan na torque (N · m)

- Offset ng Center-of-gravity

- Kailangan para sa mga counterweights

3.3 Hangin Load

Ang hangin ay may pangunahing epekto:

- Ang mga malalaking antena ay kumikilos tulad ng mga layaga

- Nagdudulot ng pag-ilog at pagsubaybay sa mga erroro

- Maaaring overload ang pagkiling ng axis kung hindi mababang-size

Mga Kinakailangan sa Pagganap ng Paggalaw

4.1 Pan & Tilt Rotation Rangen

Karaniwang mga saklaw:

- Pan: 0-360 ° tuloy-tuloy na pag-ikot (sa pamamagitan ng slip ring)

- Tilt: -90 ° hanggang 90 ° o 0 ° hanggang 180 °

4.2 Bilis at Pagbilisa

Aplikasyon | Karaniwang Bilisya

- Paghanay ng Precision: 0.05-5 ° / s

- Pangkalahatang pagsubaybay: 5-30 ° / s

- UAV / radar tracking: 30-80 ° / s

Ang pagpapabilis ay kritikal para sa mga pabago-bagong gawain sa pagsubaybay.

Precision, Repeatability at Backlashh

Mga susi na parameter:

- Resolusyon - pinakamaliit na hakbang sa paggalaw

- Tumpak - utos vs aktwal na anggulo

- Pag-uulit-preset

- Backlash - mekanikal na paglalaro sa mga gear

Ang malawak na komunikasyon ay madalas na nangangailangan ng 0.01 ° -0.05 ° na katumpakan.

Drive Mechanism ng Pan Tilt Unite

Ang iba't ibang mga PTU ay gumagamit ng iba't ibang mga teknolohiya ng panloob na drive.

Paghahambing ng Mechanism ng Drive:

Karamihan sa mga antena PTU ay gumagamit ng servo worm-gear hybrid disenyo para sa mataas na metalikang kuwintas at makinis na paggalaw.

Control Interface at Pagsasaman

Karaniwang mga interface:

- RS-485 / RS-422 - pang-industriya na pamantayand

- CANBUS - robotics at mga sistema ng sasakya

- Ethernet (TCP / IP) - radar, multi-sensor systems

- Wireless - mobile o pansamantalang mga pag-install

Inirekomenda: Ethernet RS-485 para sa maximum na kakayahang umangkop.

Mga Kinakailangan ng Slip Rings

Sinusuportahan ng mga singsing ng Slip 360 ° tuloy-tuloy na pag-ikot. Ang mga kanal ay maaaring magsama ng:

- Lakas (12V / 24V / 48V)

- RS-485 / CAN / Ethernet

- RF coaxial rotary joints

- Fiber optic rotary joints

Proteksyon sa Kapaligiran

Ang mga Antenna PTU ay dapat hawakan ang matinding mga kundisyon sa labas.

Mga Mekanikal na Interface at Pag-install

Pagsuri:

- Pattern ng pag-mounting butas

- Ang pagiging tugma sa top plate sa antena

- Ruta ng cable

- Kapasidad ng pag-load ng Tower / mast

- Nilinaw para sa paggalaw ng pagkiling ng antena

Listahan ng Mabilis na Pagpilin

Mekanika

- Load (kg)

- Torque (N · m)

- Saklaw ng anggulo

- Bilis at bilisa

- Backlash & kawastus

- Slip ring channels

Electrical / Control

- RS-485 / CANBUS / Ethernet

- Uri ng encoder

- Mga kinakailangan sa kuryenter

Kapaligiran

- IP66/67

- Temperatura

- Pag-load ng hanging

- Paglaban sa salt-fog

- Pagpapaubali sa Vibration

Inirekumendang Mga Configurasyon sa pamamagitan ng Aplikasyon

Konklusiyo

Ang isang mahusay na napiling antina pan tilt yunit ay nagpapabuti ng kawastuhan, pagiging maaasahan ng system, at pangmatagalang pagganap ng pagpapatakbo sa malupit na mga panlabas na kapaligiran. Sa pamamagitan ng pagsusuri ng pag-load, torque, katumpakan, bilis, mekanismo ng pagmamaneho, disenyo ng slip ring, at mga rating sa kapaligiran, Maaaring matiyak ng mga inhinyero ang pinakamainam na pagiging tugma at pagganap para sa anumang sistema ng antena.

Para sa mga pagtatanong sa proyekto o pasadyang mga solusyon sa pagkiling ng antena pan, mangyaring makipag-ugnay:Sales@ziwincctv.com
