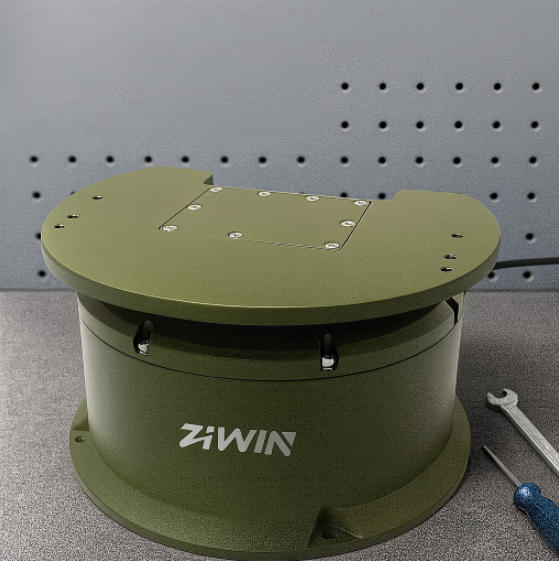

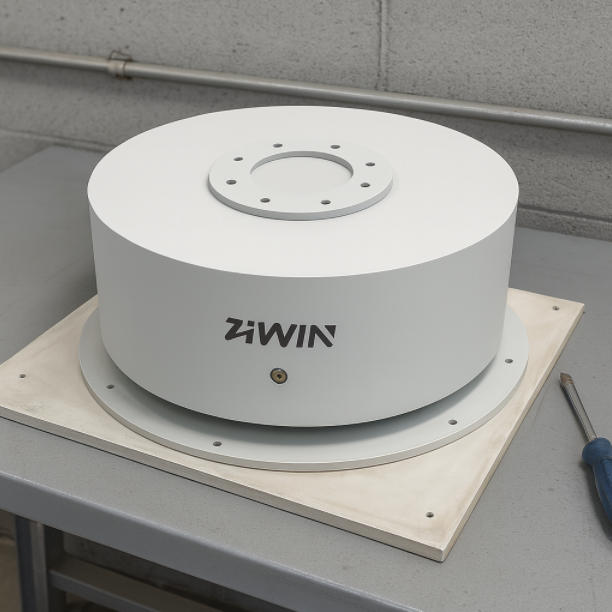

Patnubay sa Pagpapanatili at Paglilingkod para sa Mga Posisiyon ng Single Axis

Pakilalan

Ang isang solong positioner ng axis ay malawak na ginagamit sa mga sistema ng antena, pag-scan ng radar, mga platform ng robotics, inspeksyon sa industriya, at pagsubaybay. Sa wastong pagpapanatili, maaari itong maghatid ng pangmatagalang katatagan, tumpak na pag-ikot, at maaasahang pagganap sa parehong panloob at panlabas na mga kapaligiran. Bagaman ang istraktura ay mas simple kaysa sa isang tradisyunal na yunit ng pagkiling ng pan, Ang naka-iskedyul na pagpapanatili ay mahalaga pa rin upang matiyak ang pinakamainam na operasyon at pinalawig na buhay sa serbisyo.

1. Rutine Inspeksyon: Tinitiyak ang Pagkamasaligan ng Pangmatagalan

Ang mga regular na inspeksyon ay makakatulong na makilala ang mga maagang isyu bago ito nakakaapekto sa pagganap ng system. Ang buwanan o quarterly check ay inirerekumenda depende sa paggamit at kapaligiran.

Panlabas na Inspekyon

• Suriin ang pabahay para sa mga bitak, kaagnasan, o deformasyong

• Kumpatig na ang mga konektor ay mananatiling selad

• Higpit ang anumang maluwag na mga tornilyo sa pag-mounte

• Suriin ang mga kable para sa pagsusuot, baluktot, o compression

• Suriin ang halumigmig, kondensasyon, o pag - inom ng tubig, lalo na sa labas




Operation Check

• I-ikot ang solong posisyon ng axis upang mapatunayan ang makinis na paggalaw

• Tiyakin na walang biglaang jerk o labis na backlash

• Makinig sa di - pangkaraniwang ingay o panginginig

• Pagkumpirma ng anggulo ng feedback at ang mga preset ay gumana nang wast




Pagsuri sa Pag-aayos ng Kapaligiran

• Suriin ang alikabok, buhangin, ulap ng asin, o matinding epekto sa temperatura ng temperatura.

• Tiyakin na ang panlabas na proteksiyon na mga pabahay ay mananatiling buo para magamit sa labas




2. Regular na Pagpapanatili: Pag - iingat ng Katotohanan at Mamsin na Pagguhot

Ang regular na pagpapanatili ay tumutulong na mapanatili ang katatagan ng pag-ikot at kawastuhan ng system sa pangmatagalang paggamit.

Lubrication

• Lubricate bearings at mekanikal na mga kasukasuan ayon sa kinakailangang

• Refresh o palitan ang grease ng gearbox kung may kasamang isa ang disenyo

• Inirekumendang agwat: 12-18 buwan para sa panlabas na paggamit; mas mahaba para sa mga panloob na aplikasyong




Proteksiyon ng Alikab at Tubig

• Susuriin ang mga sangkap sa pag-sealing tulad ng O-rings at gaskets

• Alisin ang naipon na alikabok o labig

• Palakasin ang pagpapabaya ng tubig kung kinakailangan pagkatapos ng pagkakalantad sa kapaligirang




Pag-inspeksyon ng Karga at istruktural

• Tiyakin ang payload na nananatiling mahigpit na naka-mon

• Tiyakin na ang sentro ng grabidad

• Suriin para sa pag-urong o kawalan ng timbang sa panahon ng pag-ikot




3. Taunang Malalim na Pagpapanatili o Pagpapalusot

Ang taunang o pangmatagalang pagpapanatili ay nakatuon sa pagpapanumbalik ng katumpakan ng mekanikal at pagsusuri sa mga pagsusuot na sangkap.

Palitan ang mga Kahaba ng Suot

• Bearings

• Mga selyo ng gearbox

• O-rings

• Mga Lubricant

• Mga brush ng Slip-ring (para sa tuluy-tuloy na mga modelo ng pag-ikot)




Pagkalibra ng System

• Calibrate angle sensors

• Tiyak na zero at limitasyon ang mga posisyong

• Suriin ang katumpakan at pagkakapare-pareho ng pag-ikot

• Pag-umpirma ng output ng torque sa ilalim ng lorg




Pagsusuri sa Motor & Driver

• Subukin para sa sobrang init o hindi normal na ingay

• Sukatin ang kasalukuyang draw para sa mga abnormalidat

• Suriin ang pagganap ng pagbilis at pagpepreno

• Ang kumpirmasyon sa pagkontrol ng electronics ay matatag at tumutugong




4. Karaniwang mga Isyu at Pagkakaproblema

Nasa ibaba ang mga karaniwang sintomas at inirekumendang mga hakbang sa diagnostic.

Jerky o Di - pantay na Pag-ikot

Posibleng mga sanhi:

• Hindi sapat na pampadulas

• Pagdaraos ng pagkapagod

• Alabok o labi sa loob ng gearbox

• Hindi matatag na base o pag-mounting isyu

• Mataas na payload center ng grabidad




Anggulo o Pag-aanod

Posibleng mga sanhi:

• Ang sensor drift o kontaminasyon

• Akkumula ng alikabok na encoder

• Pagdaragso ng mekanikal na backlash

• Kagambala ng signal ng elektrika




Ingay ng Motor o Pagbawas ng Lakas

Posibleng mga sanhi:

• Labis na pag-load o labis na pangangailangan ng torce

• Hindi matatag na boltahe ng suplayo

• Pagsusuot o pagtanda

• Mataas na temperatura ng ambients




Slip-ring Signal Instability

Posibleng mga sanhi:

• Mga contact ng slip-ring ng mga pagsusal

• Halumigmig sa loob ng slip-ring lukab

• Pagod ng panloob na kawal

• Labis na bilis ng pag-ikot




5. Kung Bakit Mas Madaling Panatilihin ang mga Nagsosolong Axiso

Kung ikukumpara sa isang pan tilt unit, ang isang solong posicis ng axis ay karaniwang mayroong:

• Isang mas simpleng istrakturang mekanikala

• Isa lamang ang umiikot na axis at isang motora

• Mas kaunting mga punto ng pag-sealing para sa pagdidiring ng tubiga

• Mas mababang peligro ng misaling na mekanikala

• Hindi gaanong kumplikadong pag-calibrat

• Pinabawasan ang taunang gastos sa pagpapanatilin




Ang mga kalamangan na ito ay ginagawang lubos na angkop para sa mga application na nangangailangan lamang ng pag-ikot ng pan o pag-ikot ng pag-ikot, tulad ng isang pan na posisyon ng posisyon o pagkiling ng pag-ikot ng posisyon, nang walang pagiging kumplikado ng isang sistemang dalawahang-axis.

6. Pinakamahusay na mga Gawain Para sa Pagpapalaki ng Buhay sa Paglilingkod

• Huwag lumampas sa na-rate na load

• Panatilihing mababa ang sentro ng grabidad

• Gumamit ng proteksiyon na mga takip sa malupit na kapaligiran sa labas

• Iwasan ang pinahabang panahon ng maximum-speed pag-ikot

• Magsagawa ng pagpapadulas at pag-sealing ng mga tsek

• Gumamit ng proteksyon para sa mga motor drivere

• Iwasan ang mga pagbabago sa direksyon, madalas, malaking anggulo




Konklusiyo

Ang isang solong posisyon ng axis ay maaaring maghatid ng mahaba, matatag, at tumpak na pagganap kapag sinusuportahan ng tamang pagpapanatili. Ang simpleng istraktura nito ay ginagawang mas madaling maglingkod kaysa sa isang tipikal na yunit ng pan tilt, at regular na pagpapadulas, mga sealing check, Ang pag-calibrasyon, at mga inspeksyon sa pag-load ay maaaring lubos na mapalawak ang habang-buhay ng pagpapatakbo nito.

Ginamit man bilang isang pan rotate positioner o pagkiling ng posisyon ng posisyon, nag-aalok ito ng maaasahan at mababang pagpapanatili ng paggalaw na perpekto para sa industriya, robotic, antena, at surveillance application.
