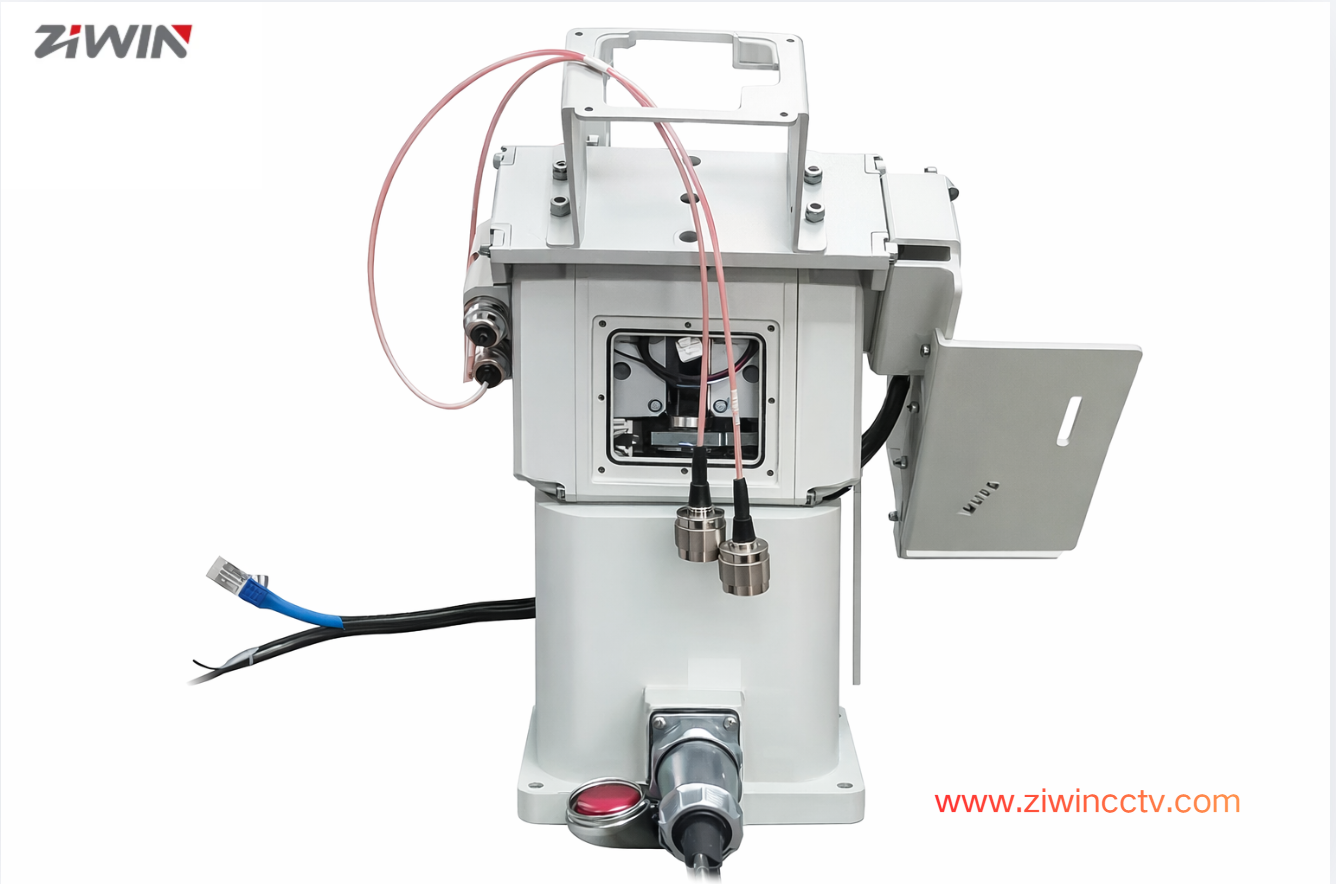

Mga Pangunahing Hamon sa Disenyo ng Slip Ring para sa Dual-Channel RF Pan Tilt Systems

Sa pagbuo ng mas mataas na dalas, mas malawak na bandwidth at mas kumplikadong mga RF system ng pagpapaandar, ang dalawahang channel RF pan tilt system ay naging laganap sa maraming mga larangan, tulad ng dobleng antena na dalawahang channel ng komunikasyon radar pangunahing link / pangalawang multi-polarization link system .. Atbp. Sa mga naturang sistema, ang pan tilt system ay hindi lamang ang pagtuturo ng kontrol na may mataas na kawastuhan ngunit tumatanggap din   sa pare-pareho at matatag na dalas Mga paghahatid ng signal ng RF sa panahon ng pag-ikot. Ang paghahatid ng signal ... ay suportado ng mga slip ring, ang pinakamahalagang bahagi ng pangunahing gawaing ito.

Ang mga doal-channel na RF gimbals ay may mas mahigpit, Ang mga kumplikadong kinakailangan sa mga slip ring kumpara sa  single-channel na RF syste ms, at ang pangunahing paghihirap ay ang mga sumusunod.

I. Kalayaan at paghihiwalay ng dalawang signal ng RF

Sa dalawang-channel na RF Pan Tilt system, kinakailangan na ang isang slip ring ay nagbibigay ng dalawang mga signal ng RF. Ang mga nasabing signal ay maaaring gumana sa pareho o iba't ibang mga frequency band, na may parehong o orthogonal polarisation scheme, at maaaring mailipat ... at natanggap nang sabay-sabay. Ang pangunahing kahirapan para sa slip ring ... ay kung paano makamit ang paghihiwalay sa pagitan ng mga channel. Ang mga panloob na istraktura ng RF channel crosstalk, signal coupling, at isang mas masahol na SNR. Sa mataas na frequency, ang menor de edad na crosstalk ay maaaring maparami sa antas ng system na nagpapahamak sa kalidad ng komunikasyon o resolusyon ng radar. Kaya, upang mapagtagumpayan ang drawback na ito ang slip ring sa dalawahang channel RF pan tilt system ay dapat magbigay ng isang makatuwirang antas ng kalayaan para sa parehong halal at istruktura sa pagitan ng dalawang magkakaibang mga RF signal.

II. Ang pagtutugma ng impedance at katatagan sa isang umiikot na frame

Ang mga sistema ng RF ay lubos na sensitibo sa pagpapatuloy ng impedance at ang demand na ito ay karagdagang nadagdagan sa  dual channel RF slip ring. Sa pag-ikot, kailangan ding gumana ang slip ring para mapanatili ang katangiang impedance para sa bawat RF channel na matatag (e. g., 50) at hindi nagbabago kapag umiikot anggulo at bilis ay nag-iiba. Dapat din nitong maiwasan ang labis na pagsasalamin na sanhi ng mga mekanikal na pagpapaubaya, o ang hindi gaanong magkakaibang mga kondisyon sa pakikipag-ugnay. Ang pagkakaiba-iba ng pagganap sa isang channel ay maaaring maging sanhi ng pinag-ugnay na paggalaw ng buong sistema, kaya't ang katatagan ng impedance ng slip ring sa ilalim ng  rotating kundisyon ay isang pangunahing isyu na malulutas na radially symmetric para sa dalawahang channel RF pan tilt unit.

III. Dalawang hadlang ng pagkawala ng pagpapasok at yugto ng katatagang

SLIP RING REQUIREMENTS Sa dalawang channel RF pan tilt system ang slip ring ay kinakailangan upang ilipat pati na rin ang mga dobleng signal, at upang maging may lubos na   pare-pareho na nag-synchronizeng pagganap sa pagitan ng bawat channel. Binubuo ito sa iba pa (Absolute in-loss antas  control, pare-pareho sa pagitan ng dalawang mga channel ng In nawala at phase na pagkaantala ng katatagan at pagiging mahuhulaan. Kung magkaroon ng iba't ibang mga pagkalugi o phase-shift ng dalawang mga signal ng RF na patungkol sa isang panimulang kondisyon sa loob ng slip ring, ang kawalan ng timbang na link na ito ay maaaring humantong sa error sa   beamforming o pagproseso ng signal at makabuluhang kumplikado ang pag-calibration ng system. Samakatuwid, sa isang kambal na channel RF pan tilt system ang slip ring ay hindi   isang "RF bahagi lamang, "ngunit isang katumpakan na sangkap na nangangailangan ng pagpapares ng channel at pamamahala ng pare-pares.

IV. Mga Kahirapan ng Multi-Channel   pagsasama-sama sa mga Pinipigilan na Rehiyon

Ang pan tilt ay likas na sensitibo sa laki at bigat, habang ang dalawahang channel RF slip singsing ay karaniwang kinakailangan upang mapunta   sa isang konstelasyon ng mga karagdagang mga channel ng kuryente, signal ng control (e. g., RS-485 o Ethernet) at mga signal ng sensor / feedback. Pagbibigay-daan ang pagsasama ng naturang dalawahang mga channel ng RF sa maraming mga signal ng mababang dalas, kasama ang sapat na paghihiwalay ng electromagnetic ... at ang istrukturang pag-aalis ng init sa isang nakakulong na espasyo ng istruktura ay isang kumplikadong sistema problema sa engineering. Sa naturang kapaligiran ang panloob na disenyo ng istraktura, layout ng channel at kalasag (proteksyon) Ang mga hakbang ng slip ring ay may mahalagang papel sa pandaigdigang pagganap at pagiging maaasahan ng dalawahang channel na RF PTZ.

V. Ang Coupling  Isyu ng Precision ng Machining at Pagganap ng RF

Ang mga mekanikal at RF subsystem ay malapit na nauugnay ... sa isang dalawahang-axis RF pan tilt system. Ang slip ring, na kumikilos ... bilang isang "rotating interface," maaaring ipakilala sa RF signal path kahit na bahagyang mga error sa pag-sentro at concentricity bilang karagdagan sa axial at radial runout, panginginig sa panahon ng pag-ikot, at pagsusuot dahil sa pangmatagalang paggamit. Ang dalawahang channel RF system ay mas madaling kapitan sa pagkabit ng ganitong uri kaysa sa isang solong-channel system, dahil ang kawalang-tatag na nangyayari sa alinman sa mga channel ... ay makakaapekto sa pangkalahatang pagganap at sa gayon ay makakakuha ng kamag-anak na katatagan sa pagitan ng dalawang signala ay hindi madaling pinamamahalaan. Ang pagtitiwala na ito ay nagha-highlight sa kahalagahan ng slip ring sa dalawahang channel na RF gimbal kung saan ang katumpakan ng mekanikal at pagganap ng RF magkasama.

VI. Mga Hamon ng Pangmatagalan na Pagkakatiwalaan at ... Pagkabuhay sa Kapaligiran

Ang mga doal-channel RF pan tilt system ay malawak na ginagamit sa mga application ng sasakyan, barko at panlabas na nakapirming istasyon, at maaaring makaranas ng  mataas na karga ng hangin o malakas na panginginig. Upang makamit ang mga naturang aplikasyon,   ang slip ring ay dapat magbigay ng matatag na mga pagtatanghal ng RF sa matagal nang pag-ikot sa kumplikadong kapaligiran. Sa mga system ng dalawahang channel ng RF na nabigo sa isang channel ang mga pag-andar ng system ay mawawala habang, sa kabilang  hand, Ang pagganap ng pagganap ay karaniwang mas mahirap makita at problema kaysa sa tuwirang pagkabigo. Samakatuwid, upang makabuo ng isang dalawahang channel na RF pan tilt system, kung paano magdisenyo ng   gumaganang buhay, ang kakayahang umangkop sa materyal at kapaligiran ng slip ring nito ay napakahalaga.

VII. 2 Slip Ring Design sa System Level Sa paghahanda ng disenyo ng isang kumpletong pagpupulong ng slip ring, ... ano ang isang disenyo ng antas ng system?

Mula sa pananaw ng system engineering, ang kabuuang pagganap ng isang dalawahang channel na RF pan tilt system ay binubuo bilang:

Pagganap ng Dual-Channel RF pan tilt System = RF Front-End Performance X Antenna Characteristics X  pan tilt Ang system na Pagturo ng kawastuhan ng X Multi-Channel RF Consistency at Stability Slip Ring.

Sa ilalim ng naturang kondisyon, ang slip ring ay hindi lamang isang "connector" ngunit pati na rin isang  key o kahit isa sa mga pangunahing aparato na nakakaimpluwensya sa paglipas ng system. lahat ng mga kakayahan at limitasyon sa pagganap.

Konklusiyo

Para sa dalawahang channel na RF pan tilt system, ang pagiging kumplikado at ugnayan ng slip ring   disenyo ay mas mataas kaysa sa solong paggamit ng RF. Ang paghihiwalay ng channel, katatagan ng impedance, pagkakapareho ng pagkawala ng pagpapasok, mekanikal / RF pagkabit at pangmatagalang pagiging maaasahan ang pangunahing mga isyu upang matukoy ang mga paghihirap ng dalawahang channel RF slip Mga disenyo ng pag-disenyo. Ang mga nasabing hamon sa antas ng system ay hindi ganap na naiintindihan at mahalaga sa pagtanto ng full potensyal ng dalawahang channel RF pan tilt mga system sa mataas na dalas, mga aplikasyon ng mataas na maaasahan.
